Ürün ayrıntıları:
|
| Ürün adı: | UG GYFTY53 Fiber Optik Kablo | Uygulama: | Yeraltı Doğrudan Gömülü |
|---|---|---|---|
| İletken Sayısı: | 144 çekirdek | Tip: | 2 4 6 8 12 24 48 96 144 çekirdekli fiber optik kablo |
| Renk: | Siyah veya özelleştirmek | Ceket: | PE |
| Kablo türü: | standart merkez gevşek tüp GYFTY53 doğrudan gömülü fiber optik kablo | ||
| Vurgulamak: | Gömülü Fiber Optik Kablo GYFTY53,GYFTY53 fiber optik yeraltı kablosu,144 çekirdekli GYFTY53 Doğrudan Gömülü Fiber Optik Kablo |
||

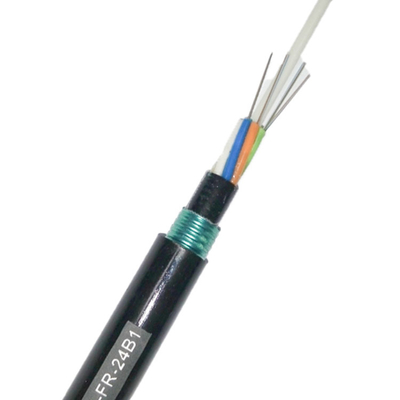

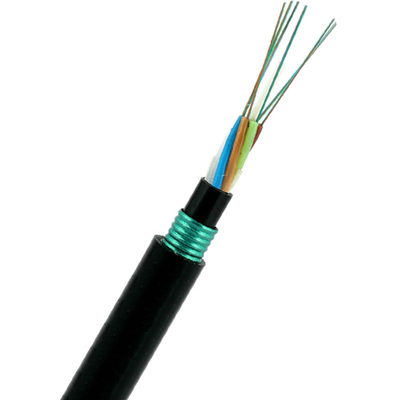

12 Çekirdekli UG Yeraltı Doğrudan Gömülü Fiber Optik Kablo GYFTY53
Yeraltı Doğrudan Gömülü Fiber Optik Kablo GYFTY53, doğrudan gömülü olanlar dahil günümüzün en zorlu kurulumları için gereken esneklik ve çok yönlülük ile yüksek fiber sayıları sağlamak üzere tasarlanmıştır.288'e kadar lif sayısı ve SZ büküm tasarımları ile.

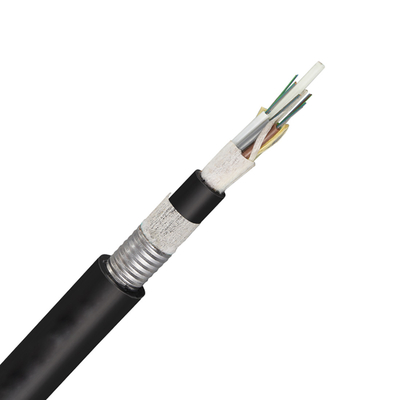

GYFTY53 kablosunda, tek modlu/çok modlu fiberler gevşek tüplere yerleştirilir, tüpler su bloke edici dolgu bileşiği ile doldurulur. Tüpler ve dolgu maddeleri, mukavemet elemanının etrafına dairesel bir kablo çekirdeğine sarılır.Daha sonra kablo PE kılıf ile tamamlanır. Korumak için dolgu macunu ile doldurulur.İç kılıf üzerine PSP uygulandıktan sonra kablo PE dış kılıf ile tamamlanır.
Uygulama:
1. Doğrudan gömme
2. Yeraltı
3. Omurga İnterneti
Özellikler:
Doğru fazla lif uzunluğu ile garanti edilen mükemmel mekanik ve sıcaklık performansı
Liflere kritik koruma,
Mükemmel ezilme direnci ve esneklik
Kablonun su tutma performansını sağlamak için aşağıdaki önlemler alınır:
- Merkezi mukavemet elemanı olarak kullanılan tek çelik tel
- Gevşek tüpte özel su bloke edici dolgu maddesi.
PSP nem bariyeri
- %100 kablo damarı dolgulu ve su bloke edici malzeme.
| Kablo türü | davul | ||||
| Yükseklik (mm) | Genişlik (mm) | İç çap (mm) | Uzunluk (km) | Davul tipi | |
| GYFTY53-12 | 950 | 760 | 400 | 2 | Ahşap davul |
| GYFTY53-24 | 950 | 760 | 400 | 2 | Ahşap davul |
| GYFTY53-48 | 1000 | 760 | 400 | 2 | Ahşap davul |
| GYFTY53-96 | 1150 | 760 | 450 | 2 | Ahşap davul |
| GYFTY53-144 | 1300 | 760 | 500 | 2 | Ahşap davul |
| Model numarası | GYFTY53 |
| lif türü | G652D |
| lif sayısı | 2~144 |
| Gevşek boru Çapı | 1.85mm-2.1mm |
| gevşek tüp | PBT |
| Merkezi güç üyesi | FRP |
| Su engelleme bandı | Dokunmamış kumaş |
| Ceket | PE |
| Kablo çapı (Nom.) | 12~15mm |
| Gerilme direnci | 600/1500N |
| Ezilme Direnci | 300/1000N |
| Bükülme yarıçapı | 20×Kablo Çapı (Dinamik) |
| 10×Kablo Çapı (Statik) | |
| Çalışma sıcaklığı | -40 ~ +60℃ |
| Kablo Kılıf İşaretleme | ||||||||||
| XXXOFC 2021 GYFTY53 XXCORE SM XXXXM | ||||||||||
| XXXOFC | üreticinin markası, (müşteri siparişi olarak) | |||||||||
| 2021 | üretim yılı | |||||||||
| GYFTY53 | Kablo türü | |||||||||
| XXXM | metre işaretleri | |||||||||
| Kalem | Parametre | |
| Fiber-G652D | Zayıflama Katsayısı | 1310nm dB/km ≤0,4 |
| 1550nm dB/km ≤0,3 | ||
| Dış ceket | Malzeme | MDPE |
| Renk | Siyah | |
| Min.bükülme yarıçapı | Statik | 10 kat kablo çapı |
| Dinamik | 20 kat kablo çapı | |
| tekrarlayan bükme | Yük:150N;döngü sayısı:30 Belirgin ilave dikkat yok, fiber kopması yok ve kablo hasarı yok. | |
| çekme performansı | Kısa vadeli | 1500N İlave dikkat ≤0.1dB, fiber gerilme ≤0.15 |
| Ezmek | Kısa vadeli | 1000N/100mm İlave dikkat≤0.1dB |
| burulma | Yük: 150N;döngü sayısı:10;Büküm açısı:±180° Ek dikkat yok, fiber kopması yok ve kablo hasarı yok. | |
| Darbe | Darbe enerjisi:450g × 1m;çekiç kafasının yarıçapı: 12.5 mm;darbe sayısı: 5 Belirgin bir ek dikkat yok, fiber kopması yok ve kablo hasarı yok. | |
| Tek modlu fiberin parametreleri: | |||
| Öğeler | Açıklama | ||
| G.652.D | G.655 | ||
| Zayıflama (dB/km) | 1310nm | ≤0.36 | ≤0,40 |
| (Kablodan sonra) | 1550nm | ≤0.22 | ≤0,25 |
| Kablo kesme dalga boyu (mm) | ≤1260 | ≤1450 | |
| Sıfır dağılım dalga boyu (mm) | 1300-1324 | ≤1520 | |
| Sıfır dağılım eğimi([ps/(nm2·km)]) | ≤0.092 | --- | |
| Dağılım eğimi(1550nm) ([ps/(nm2·km)]) | --- | ≤0.0084 | |
| 1310nm Mod alan çapı (μm) | 8,7~9,5 | --- | |
| 1550nm Mod alan çapı (μm) | 9,8~10.8 | 9.1~10.1 | |
| Çekirdek/Kaplı eşmerkezlilik hatası (μm) | ≤0,6 | ≤0,6 | |
| Kaplama çapı ( μm) | 125±0.7 | 125±0.7 | |
| Kaplamanın dairesel olmaması (%) | ≤1.0 | ≤1.0 | |
| Birincil Kaplama çapı ( μm) | 235～250 | 235～250 | |
| (Renkli olmadan önce) | |||
| Kanıt testi seviyesi (kpsi) | ≥100 | ≥100 | |
| Eğilme kaybı ile zayıflama (dB) | @1550nm,25 mm yarıçap, 100 dönüş | ≤0.05 | ≤0.05 |
| @1550nm,16 mm yarıçap, 1 dönüş | ≤0.05 | ≤0.05 | |
| Çok modlu Optik fiberin zayıflaması ve bant genişliği: | |||||||
| lif türü | 850/1300nm Zayıflama (20℃) (Kablodan sonra) | Aşırı Doldurulmuş Modal Bant Genişliği | Etkili Modal Bant Genişliği | Uygulama destek mesafesi açık (850nm'de) | |||
| Tipik değer | maksimum değer | 850/1300nm | 850nm | 40GBASE-SR4 / 100GBASE-SR101 | 10GBASE-SR | 1000BASE-SR | |
| birim | dB/Km | dB/Km | MHz．Km | MHz．Km | m | m | m |
| 50/125 | 3.0/1.0 | 3.3/1.2 | ≥500/500 | --- | --- | --- | --- |
| 62.5/125 | 3.0/1.0 | 3.3/1.2 | ≥200/500 | --- | --- | --- | --- |
| OM2+ | 3.0/1.0 | 3.3/1.2 | ≥700/500 | ≥950 | --- | 140 | 170 |
| OM3 | 3.0/1.0 | 3.3/1.2 | ≥1500/500 | ≥2000 | 150 | 300 | 550 |
| OM4 | 3.0/1.0 | 3.3/1.2 | ≥3500/500 | ≥4700 | 750 | 1000 | 1100 |
