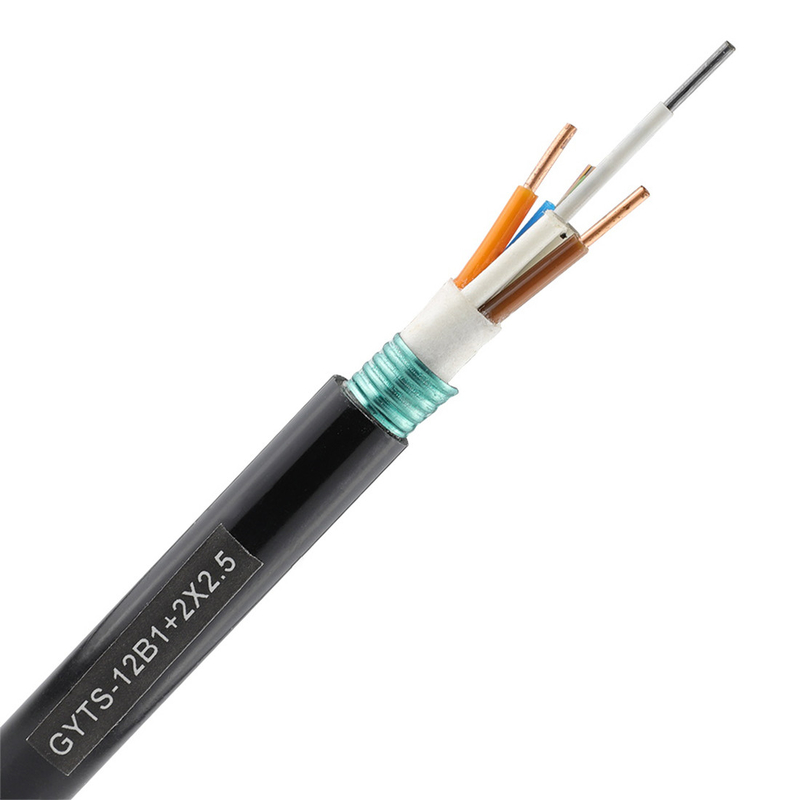

Oluklu Çelik Bant Zırhlı Hibrit Optik ve Elektrik Fiber Optik Kablo
Güç kablolarına sahip Hibrit Fiber optik kablo, yani tek bir kabloda fiber kablo ve güç kablosu tek bir pakette.Sadece fiber optik veri iletimi sağlamakla kalmaz, aynı zamanda güç kaynağı hedefine de ulaşabilir.Hibrit kablo, tek bir kablodur, bu nedenle kurulum için toplam maliyeti ve teslim süresini azaltır.

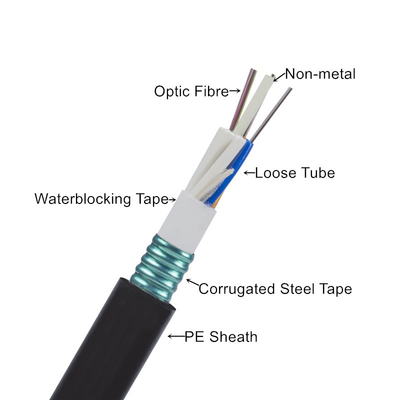

Kablo Yapısı:

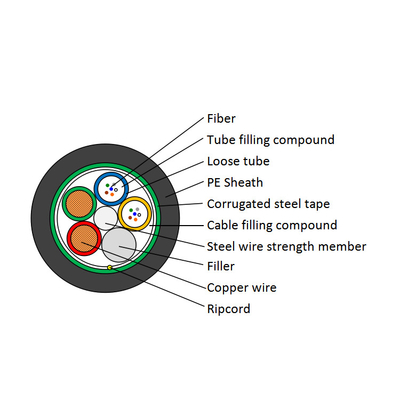

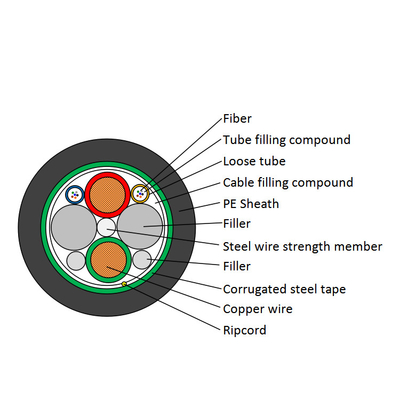

Optik fiberler, yüksek modüllü plastikten yapılmış ve tüp doldurma bileşiği ile doldurulmuş gevşek tüplere yerleştirilmiştir.Kablonun ortasında metalik bir mukavemet elemanı bulunur.Tüpler ve bakır teller (gerekli özelliklerde), bir kablo çekirdeği oluşturmak için merkezi mukavemet elemanının etrafına sarılır.Çekirdek, kablo dolgu macunu ile doldurulur ve oluklu çelik bantla zırhlanır.Ardından, bir PE kılıf ekstrüde edilir.
Fiber çekirdek numarası ve fiber tipi:
Fiber çekirdek sayısı 2'den 144'e kadar seçilebilir.
Aşağıdaki optik fiber seçenekleri vardır:
1, Tek modlu fiber optik G.652.D(veya G.652.B), G.655;
2, Çok modlu fiber optik 50/125μm veya 62.5/125μm, OM1 OM2 OM3 OM4 isteğe bağlı.
G.652.D ve G.655 fiberin hibrit kullanımı gibi fiili duruma göre hibrit lif kullanmayı seçebilirsiniz.
Uygulama:
1: Güvenlik Kameraları
2: Optik Ağ Terminalleri
3: Acil Telefonlar
4: Wi-Fi Erişim Noktaları
5: Baz durumu
| Fiber optik/bakır hibrit fiber kablonun Teknik Özellikleri | |||||||
| Kablo türü | lif sayıları | Kablo Çapı (mm) | Ağırlık (kg/km) | Çekme Dayanımı (N) | Ezilme Direnci (N/100mm | ||
| Uzun Vadeli | Kısa vadeli | Uzun Vadeli | Kısa vadeli | ||||
| GDTS-2~24 2×1.5 | 2--24 | 11.2 | 132 | 600 | 1500 | 300 | 1000 |
| GDTS-2~24 2×2,5 | 2--24 | 12.3 | 164 | 600 | 1500 | 300 | 1000 |
| GDTS-2-24 2×4.0 | 2--24 | 13.4 | 212 | 600 | 1500 | 300 | 1000 |
| GDTS-2~24 2×5.0 | 2--24 | 14.6 | 258 | 600 | 1500 | 300 | 1000 |
| GDTS-2~24 2×6.0 | 2--24 | 15.4 | 287 | 600 | 1500 | 300 | 1000 |
| GDTS-2~24 2×8.0 | 2--24 | 16.5 | 350 | 600 | 1500 | 300 | 1000 |
Notlar:
1.2*1.5/2*2.5/2*4.0/2*6.0 iletkenin özellik sayısıdır.
2. Farklı iletken özellikleri gerektiği gibi yapılabilir.
3. Farklı Fiber özellikleri gerektiği gibi yapılabilir.
| Kablo Kılıf İşaretleme | ||||||||||
| XXXOFC 2021 GDTS XXCORE SM XXXXM | ||||||||||
| XXXOFC | üreticinin markası, (müşteri siparişi olarak) | |||||||||
| 2021 | üretim yılı | |||||||||
| GDTS | Kablo türü | |||||||||
| XXXM | metre işaretleri | |||||||||
| Kalem | Parametre | |
| Fiber-G652D | Zayıflama Katsayısı | 1310nm dB/km ≤0,4 |
| 1550nm dB/km ≤0,3 | ||
| Dış ceket | Malzeme | MDPE |
| Renk | Siyah | |
| Min.bükülme yarıçapı | Statik | 10 kat kablo çapı |
| Dinamik | 20 kat kablo çapı | |
| tekrarlayan bükme | Yük:150N;döngü sayısı:30 Belirgin ilave dikkat yok, fiber kopması yok ve kablo hasarı yok. | |
| çekme performansı | Kısa vadeli | 1500N İlave dikkat ≤0.1dB, fiber gerilme ≤0.15 |
| Ezmek | Kısa vadeli | 1000N/100mm İlave dikkat≤0.1dB |
| burulma | Yük: 150N;döngü sayısı:10;Büküm açısı:±180° Ek dikkat yok, fiber kopması yok ve kablo hasarı yok. | |
| Darbe | Darbe enerjisi:450g × 1m;çekiç kafasının yarıçapı: 12.5 mm;darbe sayısı: 5 Belirgin bir ek dikkat yok, fiber kopması yok ve kablo hasarı yok. | |
| Tek modlu fiberin parametreleri: | |||
| Öğeler | Açıklama | ||
| G.652.D | G.655 | ||
| Zayıflama (dB/km) | 1310nm | ≤0.36 | ≤0,40 |
| (Kablodan sonra) | 1550nm | ≤0.22 | ≤0,25 |
| Kablo kesme dalga boyu (mm) | ≤1260 | ≤1450 | |
| Sıfır dağılım dalga boyu (mm) | 1300-1324 | ≤1520 | |
| Sıfır dağılım eğimi([ps/(nm2·km)]) | ≤0.092 | --- | |
| Dağılım eğimi(1550nm) ([ps/(nm2·km)]) | --- | ≤0.0084 | |
| 1310nm Mod alan çapı (μm) | 8,7~9,5 | --- | |
| 1550nm Mod alan çapı (μm) | 9,8~10.8 | 9.1~10.1 | |
| Çekirdek/Kaplı eşmerkezlilik hatası (μm) | ≤0,6 | ≤0,6 | |
| Kaplama çapı ( μm) | 125±0.7 | 125±0.7 | |
| Kaplamanın dairesel olmaması (%) | ≤1.0 | ≤1.0 | |
| Birincil Kaplama çapı ( μm) | 235～250 | 235～250 | |
| (Renkli olmadan önce) | |||
| Kanıt testi seviyesi (kpsi) | ≥100 | ≥100 | |
| Eğilme kaybı ile zayıflama (dB) | @1550nm,25 mm yarıçap, 100 dönüş | ≤0.05 | ≤0.05 |
| @1550nm,16 mm yarıçap, 1 dönüş | ≤0.05 | ≤0.05 | |
| Çok modlu Optik fiberin zayıflaması ve bant genişliği: | |||||||
| lif türü | 850/1300nm Zayıflama (20℃) (Kablodan sonra) | Aşırı Doldurulmuş Modal Bant Genişliği | Etkili Modal Bant Genişliği | Uygulama destek mesafesi açık (850nm'de) | |||
| Tipik değer | maksimum değer | 850/1300nm | 850nm | 40GBASE-SR4 / 100GBASE-SR101 | 10GBASE-SR | 1000BASE-SR | |
| birim | dB/Km | dB/Km | MHz．Km | MHz．Km | m | m | m |
| 50/125 | 3.0/1.0 | 3.3/1.2 | ≥500/500 | --- | --- | --- | --- |
| 62.5/125 | 3.0/1.0 | 3.3/1.2 | ≥200/500 | --- | --- | --- | --- |
| OM2+ | 3.0/1.0 | 3.3/1.2 | ≥700/500 | ≥950 | --- | 140 | 170 |
| OM3 | 3.0/1.0 | 3.3/1.2 | ≥1500/500 | ≥2000 | 150 | 300 | 550 |
| OM4 | 3.0/1.0 | 3.3/1.2 | ≥3500/500 | ≥4700 | 750 | 1000 | 1100 |
